快速了解PVD鍍膜工藝
快速了解PVD鍍膜工藝

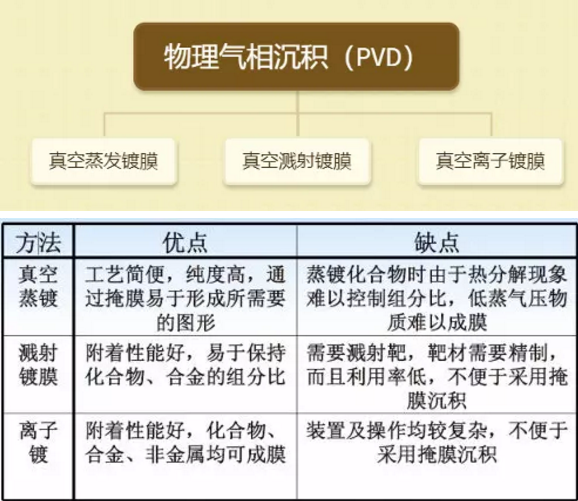

發布時間:2021-10-27 14:21:56 最后更新:2021-10-27 14:27:55 瀏覽次數:1043PVD物理氣相沉積是一種物理氣相反應生長法。沉積過程是在真空或低氣壓氣體放電條件下,即在低溫等離子體中進行的。涂層的物質源是固態物質,經過“蒸發或濺射”后,在零件表面生成與基材性能完全不同的新的固體物質涂層。
1.從原料中發射粒子(經過蒸發、升華、濺射和分解等過程);
2.粒子輸運到基片(粒子之間發生碰撞,產生離化、復合、反應,能量的交換和運動方向的變化);
3.粒子在基片上凝結、成核、長大和成膜。
1、真空的定義
泛指低于一個大氣壓的氣體狀態。與普通大氣壓狀態相比,分子密度較為稀薄,從而氣體分子和氣體分子、氣體分子和器壁之間的碰撞幾率要低一些。

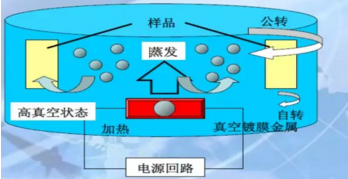

2、真空蒸發鍍膜的定義
真空蒸發鍍膜是在真空條件下,用蒸發器加熱蒸發物質使之汽化,蒸發粒子流直接射向基片并在基片上沉積形成固態薄膜的技術。包括熱蒸發和EB蒸發(電子束蒸發)。
3、真空蒸發鍍膜主要過程
1)采用各種能源方式轉成熱能,加熱膜材使之蒸發或升華,成為具有一定能量的氣態粒子(原子、分子和原子團);
2)離開膜材表面,具有相當運動速度的氣態粒子以基本上無碰撞的直線飛行輸運到基體表面;
3)到達基體表面的氣態粒子凝聚形成核后生長成固相薄膜;
4)組成薄膜的原子重組排列或產生化學鍵合。
4、熱蒸發原理及特點
熱蒸發是在真空狀況下,將所要蒸鍍的材料利用電阻加熱達到熔化溫度,使原子蒸發,到達并附著在基板表面上的一種鍍膜技術。
特點:裝置便宜、操作簡單廣泛用于Au、Ag、Cu、Ni、In、Cr等導體材料。
5、E-Beam蒸發原理
熱電子由燈絲發射后,被加速陽極加速,獲得動能轟擊到處于陽極的蒸發材料上,使蒸發材料加熱氣化,而實現蒸發鍍膜。
特點:多用于要求純度極高的膜、絕緣物的蒸鍍和高熔點物質的蒸鍍
6、真空蒸發鍍膜特點
1)優點
設備簡單、操作容易
薄膜純度高,質量好,厚度可控
速率快、效率高、可用掩膜獲得清晰圖形
薄膜生長機理比較單純
2)缺點
不易獲得結晶結構的薄膜
薄膜與基片附著力小
工藝重復性不夠好
3)主要部分
真空室
為蒸發提供必要的真空
蒸發源和蒸發加熱器
放置蒸發材料并對其進行加熱
基板
用于接收蒸發物質并在其表面形成固體蒸發薄膜
基板加熱器
測溫器
